This Changes Everything
SOLTIVEのテクノロジー
オリンパスは最先端のツリウムファイバレーザシステムで、結石砕石術、前立腺肥大症手術および軟部組織の処置をサポートします。ツリウムファイバレーザはHo;Yagレーザと比較して水への吸収効率が約4.5倍高く、より多くのエネルギーを結石内の水分に照射することができます。
-
模擬結石のダスティング
-
レトロパルジョンの低減
Bego stone,水中,100,000フレーム／秒, 200μmファイバ,単発照射
ツリウムファイバレーザとHo;Yagレーザの違いについて
-
![]()
-
会員限定コンテンツ
ツリウムファイバレーザとHo;Yagレーザの比較動画を閲覧することができます。
-
SOLTIVEの特長
-
水への高い吸収率
ツリウムファイバレーザの波長の特性として水分への高い吸収率を示します。水分への吸収率はHo;Yagレーザの4.5倍以上高く、この特性により多くのエネルギーを結石に照射することができます。
-
![]()
-
結石破砕の特長
-
ダスティング
エネルギー（J）/周波数（Hz）/パルス幅の各パラメーターを操作することによりフラグメンテーションに加え、ダスティングの実施が可能です。
-
![]()
-
レトロパルジョン抑制
ツリウムファイバレーザは特性上パルス幅が長く、ピークパワーを低く抑えられるので衝撃波を抑え、レトロパルジョンの抑制に寄与します。
-
![]()
-
細径ファイバ
150μmのファイバラインアップにてURFとの組合せによる湾曲角ロスの低減に寄与します。また灌流性の向上にも寄与します。
-
![]()
-
選択肢の広さ
-
幅広い治療
泌尿器科領域において結石破砕術に加え生体組織の切開・止血・凝固・蒸散を目的とする外科的処置をサポートします。
-
![]()
-
２種のレーザシステム

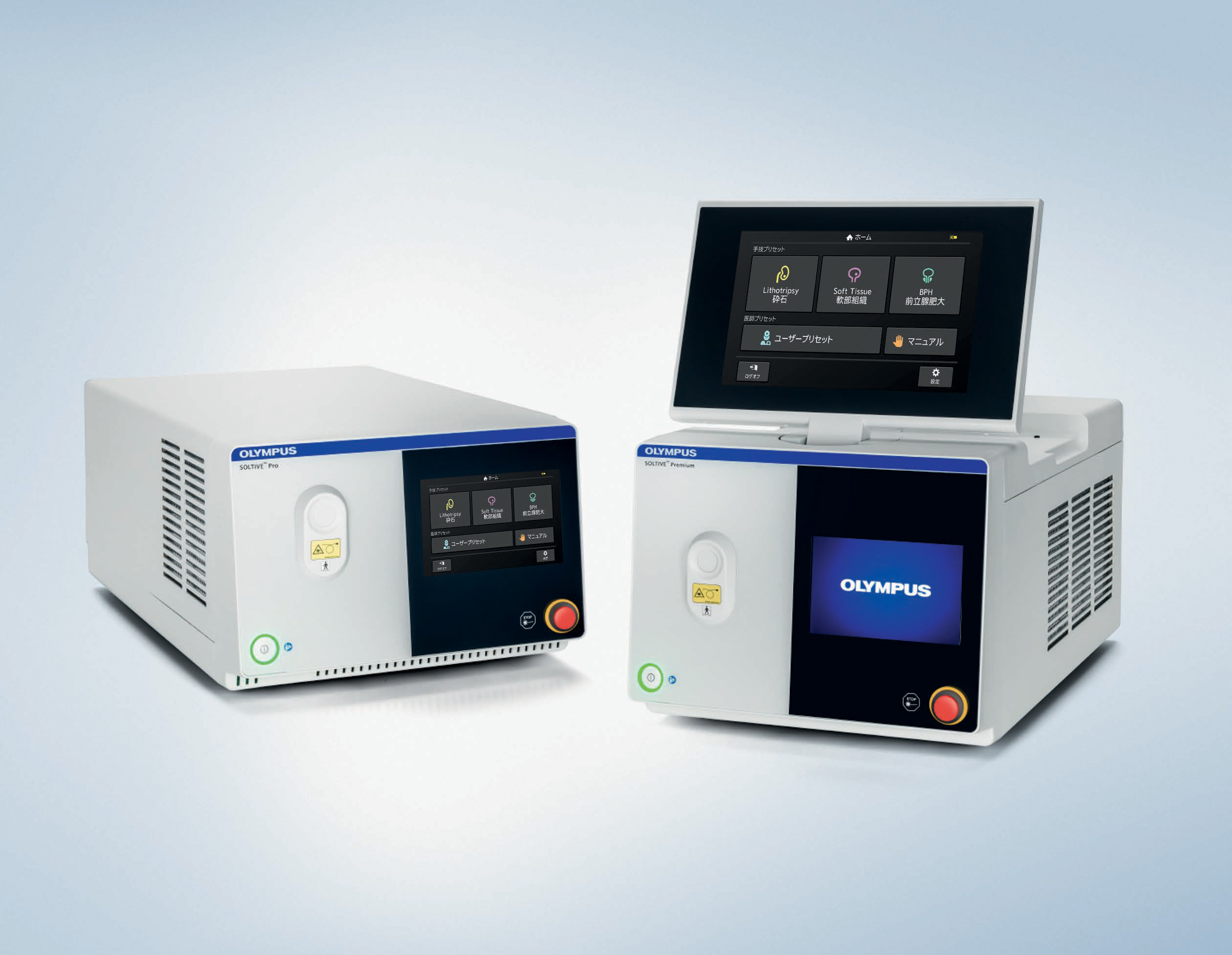

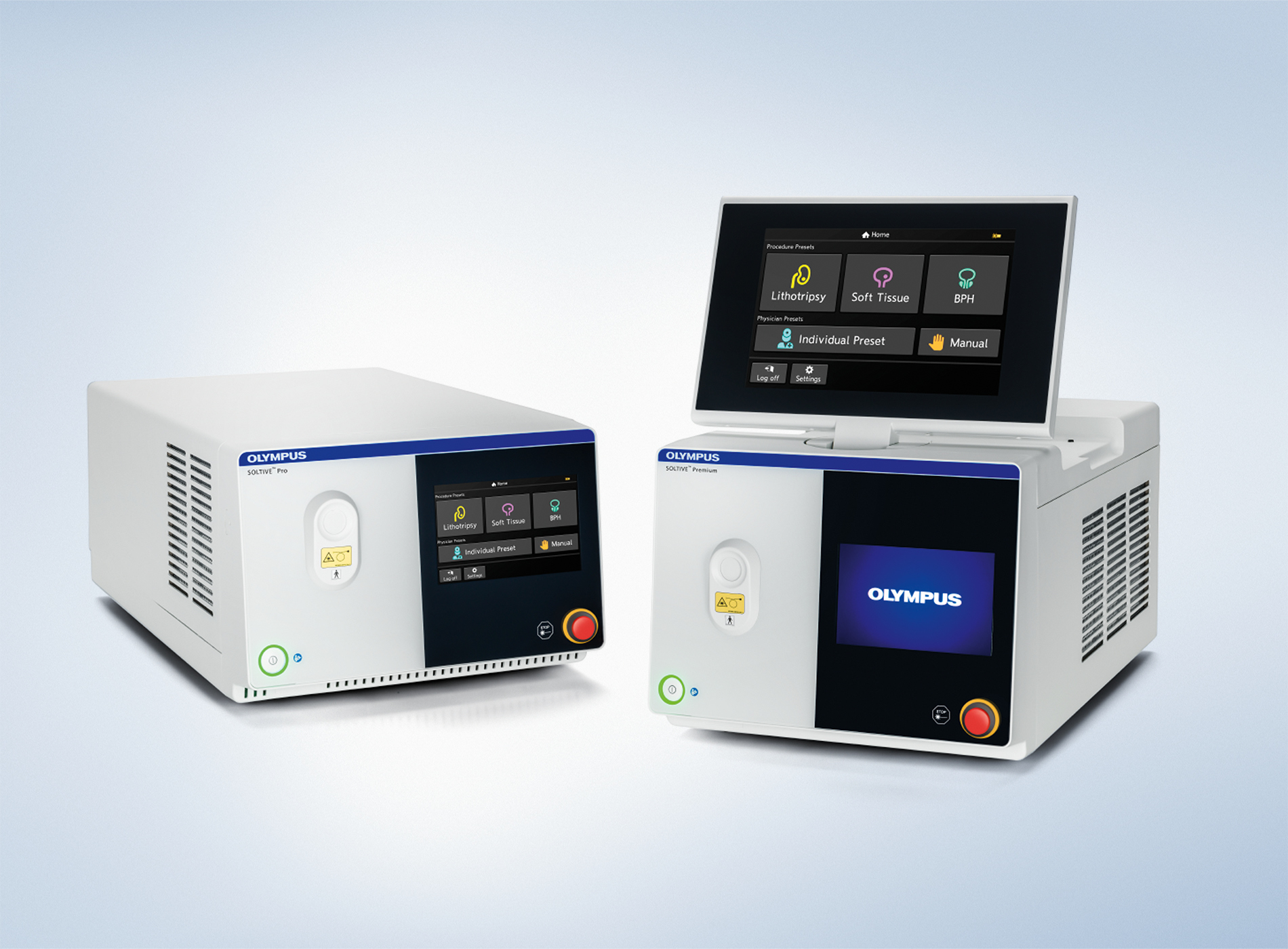

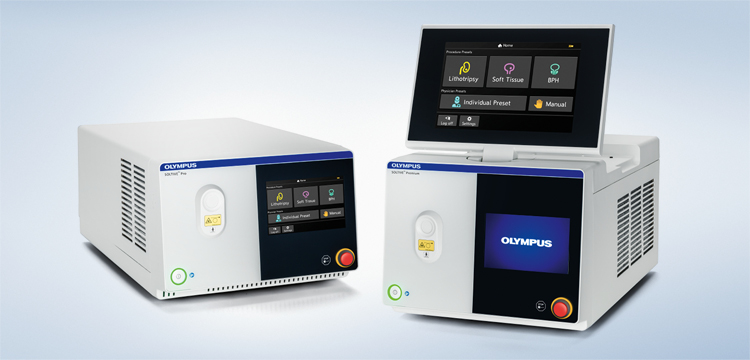

SOLTIVEは60Wまでの出力が可能なPremiumと35Wまでの出力が可能なProの2機種から選択できます。
-
![]()

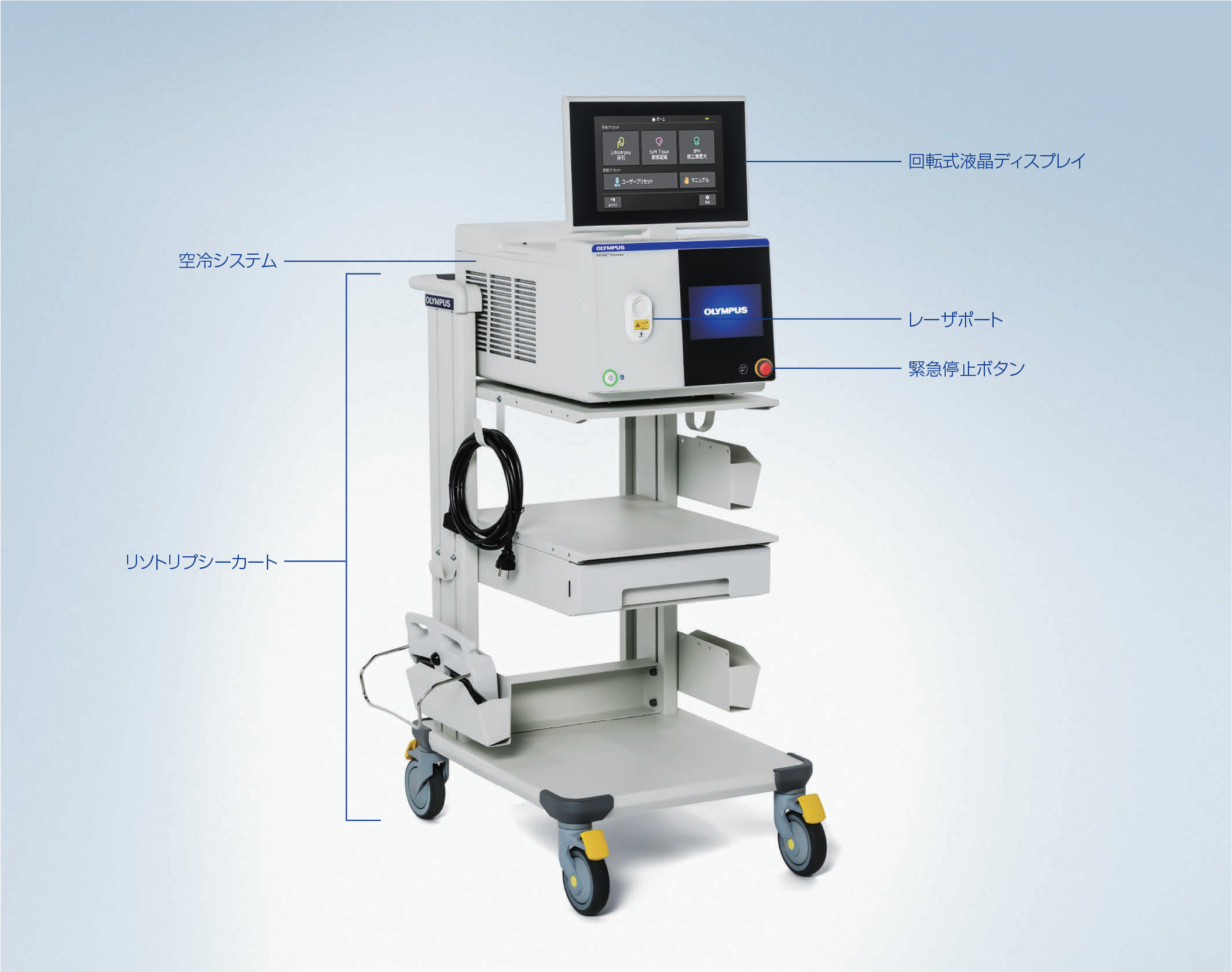

高い性能を小型軽量なシステムに集約
空冷式で最新のコンポーネントで設計されたSOLTIVEは静音性の高さと小型化を実現しました。レーザシステムのエネルギー効率を高めたことにより、特別なORインフラを必要とせず標準的な100V電源から電力を供給できます。
-
-
![静音性]()
-
静音性
SOLTIVEは空冷式の採用により、静音性の高さを実現
-
-
-
![100V電源]()
-
特殊電源不要
100V電源で使用可能なため、特殊な電源が不要
-
-
-
![小型軽量化]()
-
コンパクトサイズ
本体重量40㎏（Premium）と小型軽量化を実現
-
-
-
![ワイヤレスフットスイッチ]()
-
ワイヤレス
使い勝手を向上させるワイヤレスフットスイッチ
-
-
-

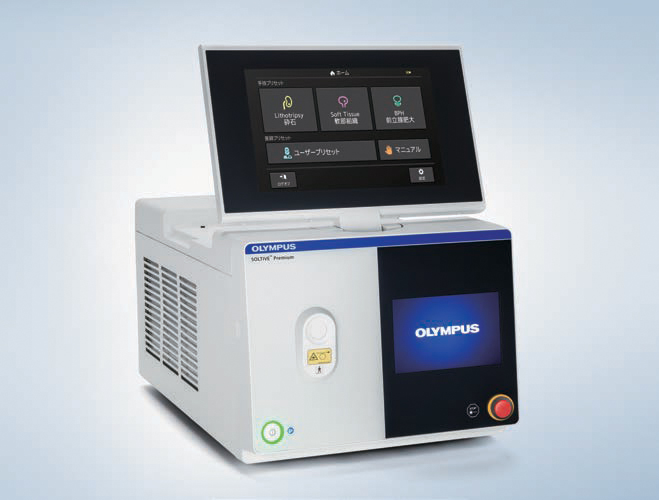

![ワイドタッチパネル]()
-
ワイドタッチパネル
直感的なディスプレイを備えたワイドタッチパネル補助スクリーン** SOLTIVE Premiumのみ。
-
-
-
![リユースファイバ使用回数管理]()
-
リユースファイバの使用回数管理可能
レーザポートは接続するファイバのRFIDタグからの信号を感知してポートが開き、接続が可能になる
-

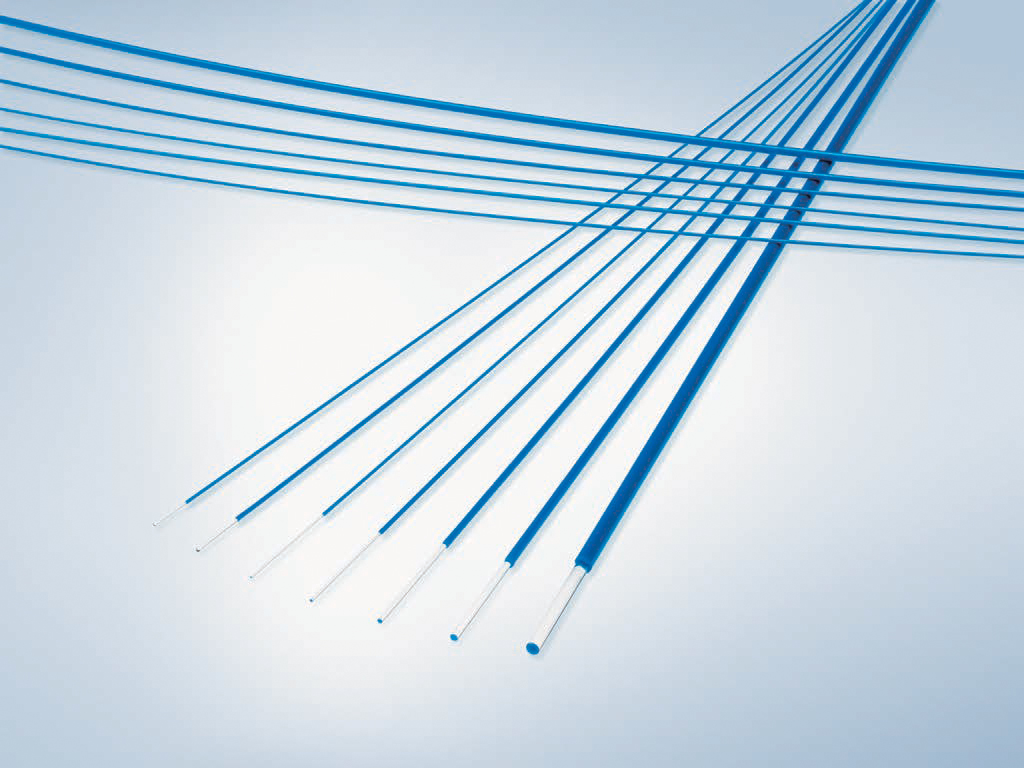

シングルユースとリユースの2種類のファイバを取り揃え、
150μm～940μmまで幅広いラインアップで泌尿器科手術をサポート
-

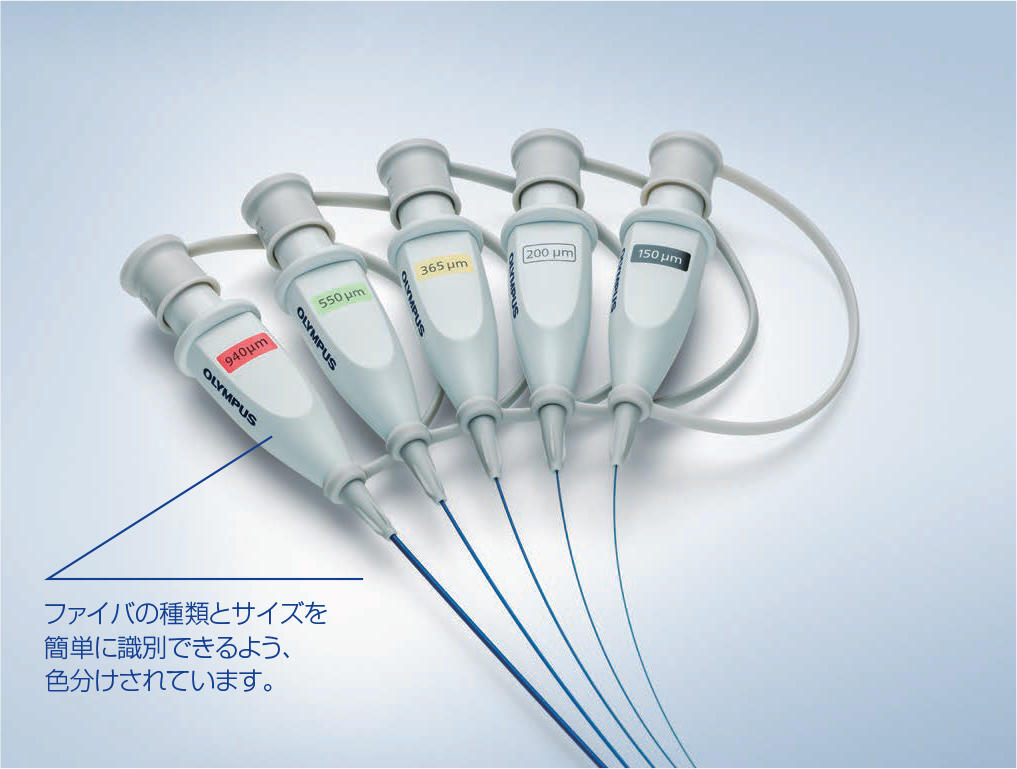

![SOLTIVE_04B.jpg]()
-
· 低出力でのレーザ光の照射が可能であるため、SOLTIVEはファイバのバーンバックなどによるファイバへのダメージを抑制します。
· SOLTIVEファイバはクイック・コネクト方式を採用。これによりシステム接続時にねじったり、締め付けたりする必要はありません。
· SOLTIVE Premiumは、200μmのファイバ使用時でも最大出力である60Wの出力が可能です。なお、150μmに関しては40Wの出力に対応しております。
-
150μmファイバは、200μmファイバと比較して尿管鏡のチャネル内部を通る灌流量を32%増やすことができます。 （自社机上実験データによる）
* Data on file with Olympus as of 08/2019. -
![]()
-
![]()
-

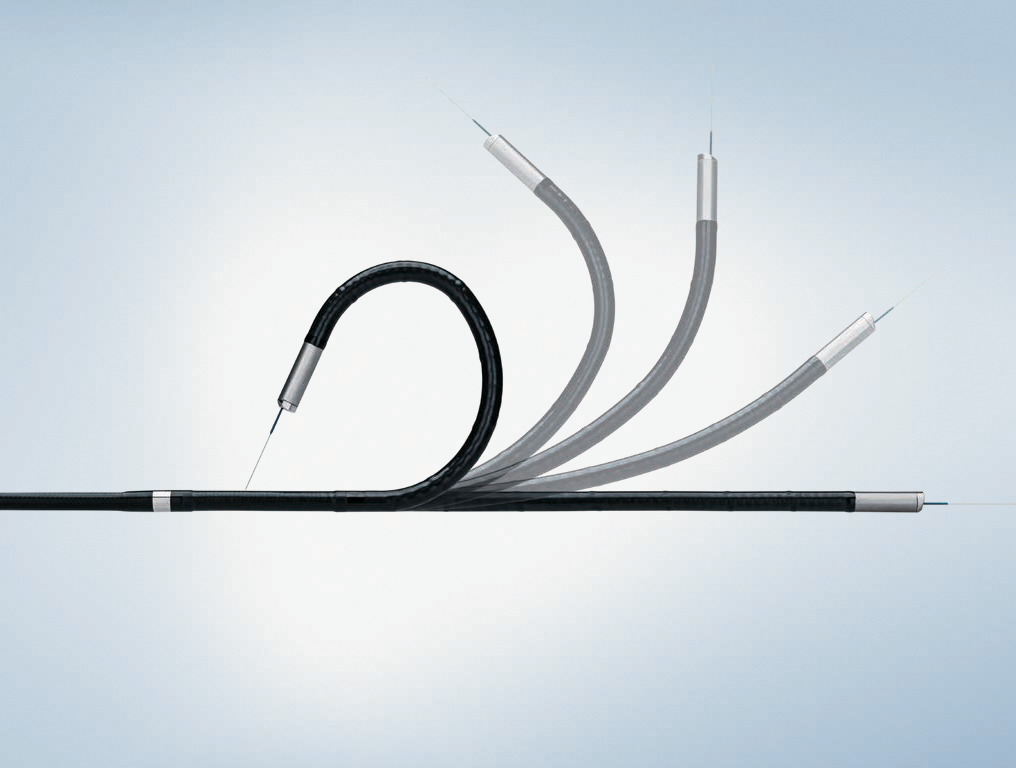

150μmと200μmの細径ファイバは、レーザファイバをURFチャネルに通した際の湾曲角ロス低減に寄与します。これによってアプローチが難しい下腎杯へのアクセスをサポートします。
ファイバラインアップ
-
![]()

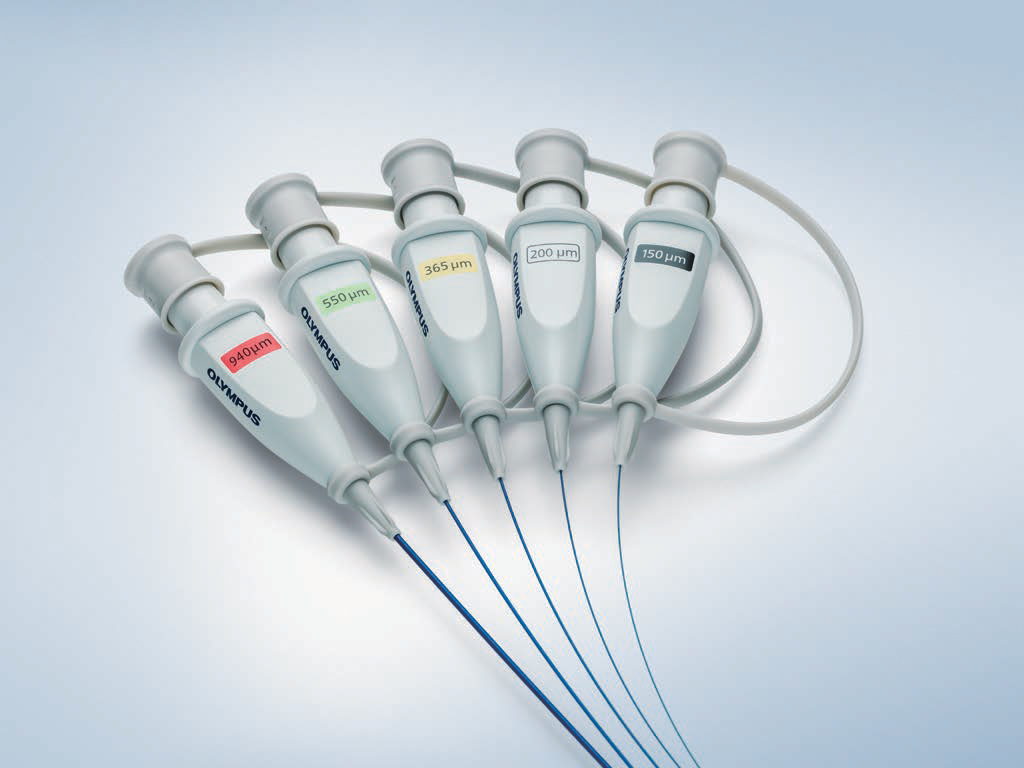

シングルユースファイバ
-
シングルユースファイバ
型番
サイズ
TFL-FBX150S-JA
150μm
TFL-FBX200S-JA
200μm
TFL-FBX365S-JA
365μm
TFL-FBX550S-JA
550μm
TFL-FBX940S-JA
940μm
シングルユースボールチップファイバ
型番
サイズ
TFL-FBX150BS-JA
150μm
TFL-FBX200BS-JA
200μm
-
![]()

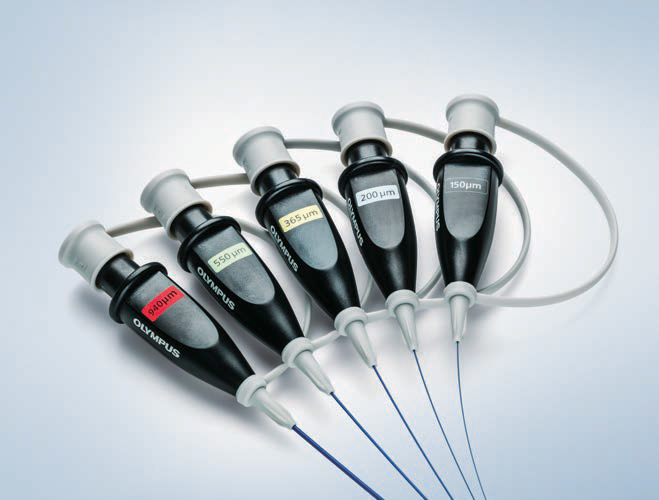

リユーザブルファイバ
-
リユーザブルファイバ
型番
サイズ
TFL-FBX150R-JA
150μm
TFL-FBX200R-JA
200μm
TFL-FBX365R-JA
365μm
TFL-FBX550R-JA
550μm
TFL-FBX940R-JA
940μm
-
![]()
SOLTIVEレーザファイバ
-
アクセサリー
型番
TFL-AFC-NS
ファイバクリーバー（シングルユース）
TFL-AFS150-NS
ストリッパー150μm用（シングルユース）
TFL-AFS200-NS
ストリッパー200μm用（シングルユース）
TFL-AFS365-NS
ストリッパー365μm用（シングルユース）
TFL-AFS550-NS
ストリッパー550μm用（シングルユース）
TFL-AFS940-NS
ストリッパー940μm用（シングルユース）
オプション
-
![]()
-
オプション
TC-L

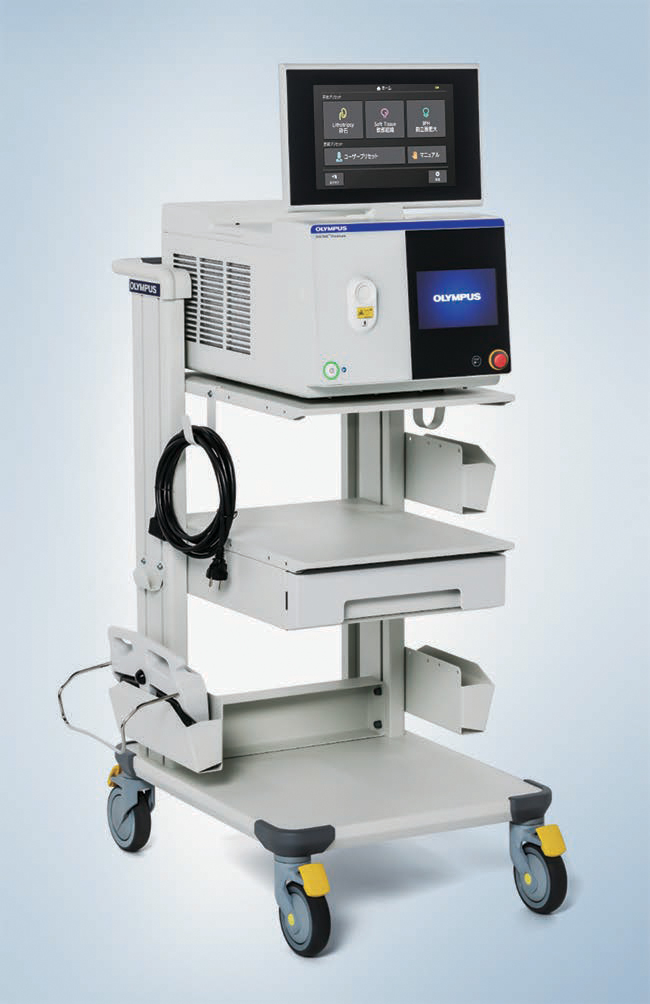

リソトリプシーカート
MAJ-1686
引き出しユニット
TFL-AFSW
SOLTIVE有線フットスイッチ
TFL-AFSWL
SOLTIVEワイヤレスフットスイッチ
TFL-ABS
SOLTIVEレーザブラストシールド
TFL-AWS-JA
SOLTIVEスーパーパルスレーザ 警告サイン
EMP-ASG
レーザ安全ゴーグル
EMP-ASGG
レーザ安全メガネ
製品仕様
SOLTIVE Premiun/Pro 仕様
-
![]()
SOLTIVE Premium
![]()

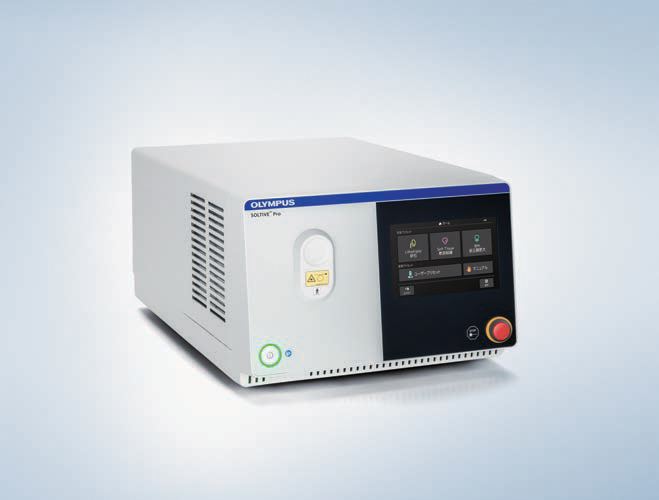

SOLTIVE Pro
-
SOLTIVE Preminum
SOLTIVE Pro
レーザ
仕様レーザクラス
クラス4
レーザタイプ
ツリウムファイバレーザ
波長
1920nm～1960nm
レーザエネルギー
0.025J～6J
0.025J～4J
レーザ周波数
1Hz～2400Hz
1Hz～100Hz
平均出力
2W～60W 調整可能
2W～35W 調整可能
パルス時間
200μs～50ms
エイミングビーム
緑色、500～550nm、
出力調整可能 0～5mW技術仕様
製品分類
医療用外科レーザ
医療機器指令の分類
クラスIIb
電気的要件
100V, 1200VA, 50/60Hz
寸法（高さ×幅×奥行）
29.5×37.0×56.0cm
25.5×37.0×56.0cm
質量
40kg
33kg
レーザ冷却システム
空冷
電気衝撃に対する
保護等級クラス1 / タイプBF
