Discover the Next Evolution of Surgical Visualization

4K3D イメージング技術が、新たなマイクロサージャリーの世界へと導きます

4K3D イメージング

• Big Screen 4K3D Visualization

  • • フルハイビジョンの4倍の画素数と快適な立体画像により、ヘッドアップサージェリーの実現に貢献します。
  • • 広色域に対応した画像処理技術により、組織の境界や血管、病変の識別性の向上に貢献します。

• No Image Latency

  • • 膨大な画像処理が必要な４K3Dシステムにおいても、術者の動きとモニター映像のタイムラグがほとんどありません。高度なイメージングプロセッサーが、精密なマイクロサージャリーを可能にします。

• 4K3D Imaging Chain

  • • 光源からモニターに至るすべてのコンポーネントによるイメージングチェーンが緊密に連携し、高精細な4K3D 画像を提供します。

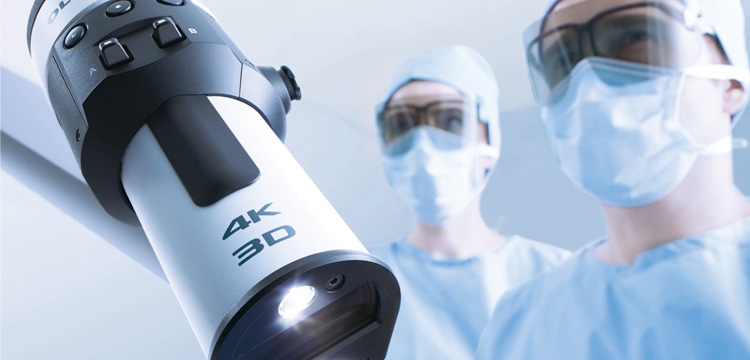

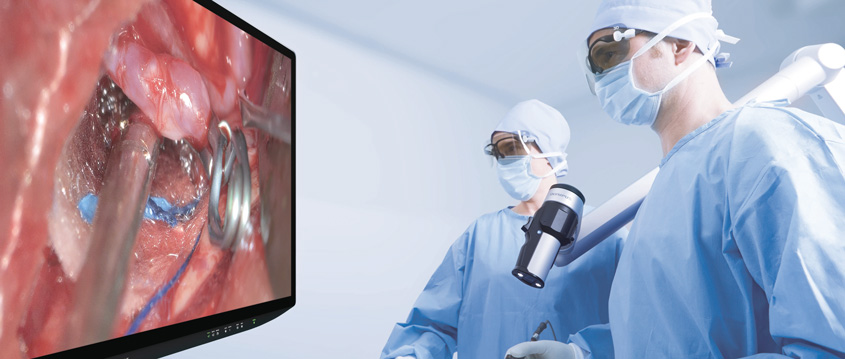

Heads Up Surgery により楽な姿勢で手術が行えます

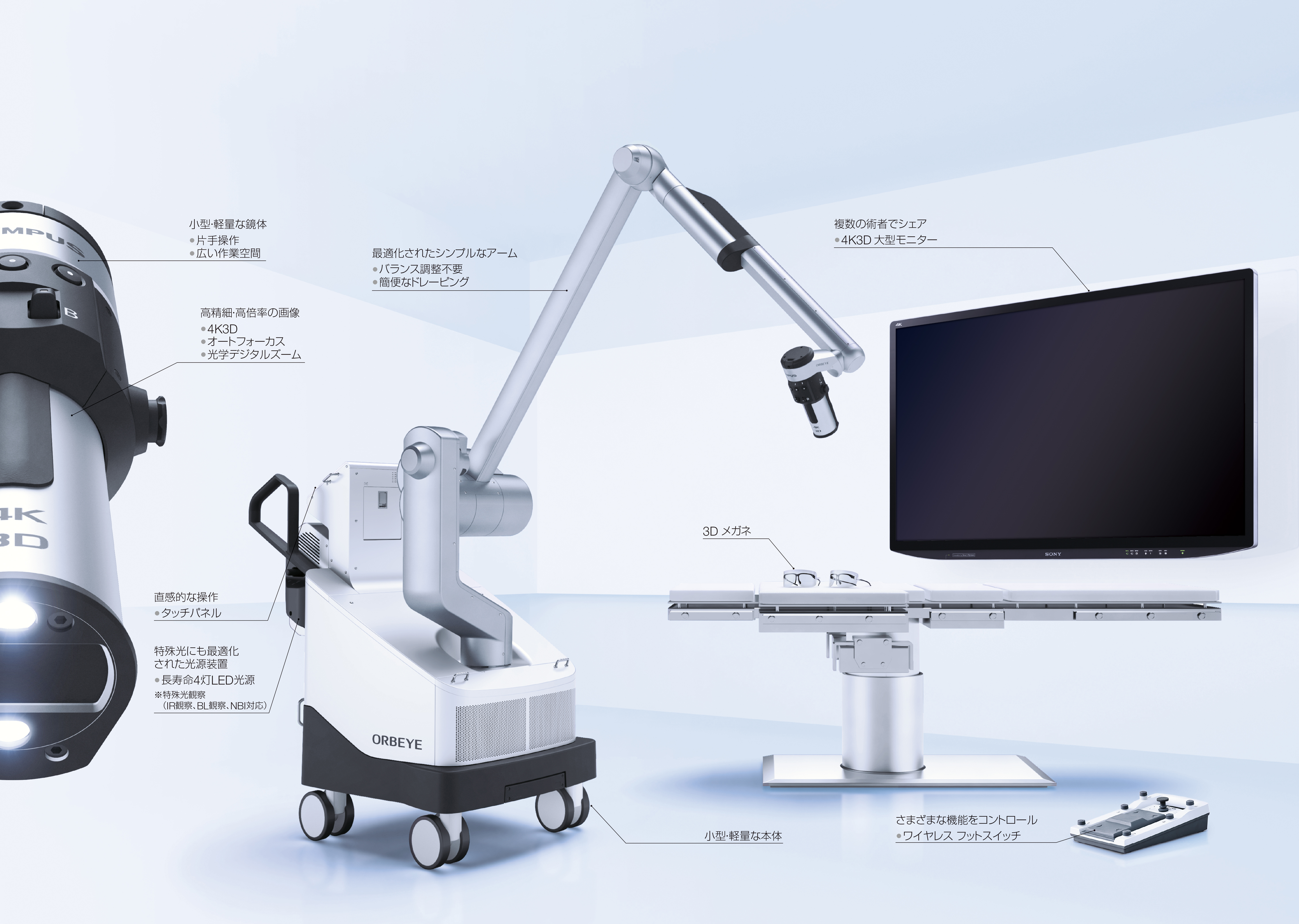

さらにコンパクトな鏡体により様々な角度から視野が確保できます

• Freedom from Ocular Lens



  • • 長時間、同じ姿勢による苦痛を余儀なくされていた接眼レンズから解放されます。
  • • 術者は大型スクリーンに映し出される立体映像を見ながら執刀でき、手術中の疲労を軽減します。

• Optical & Digital Zoom



  • • 電子ズームの採用によりワンタッチ変倍が可能となり、 変倍時タイムロスを軽減します。従来の光学ズームと電子ズームを組み合せることで、組織を高倍率、高精細に描写することができ、より繊細な組織観察が可能になります。

• Greater Positioning Flexibility for Various Approach

  • • コンパクトな鏡体と最適化されたアームにより、広いワーキングスペース確保と多彩なアングルポジションを実現します。従来の手術用顕微鏡では難しかったさまざまなアプローチが可能となります。

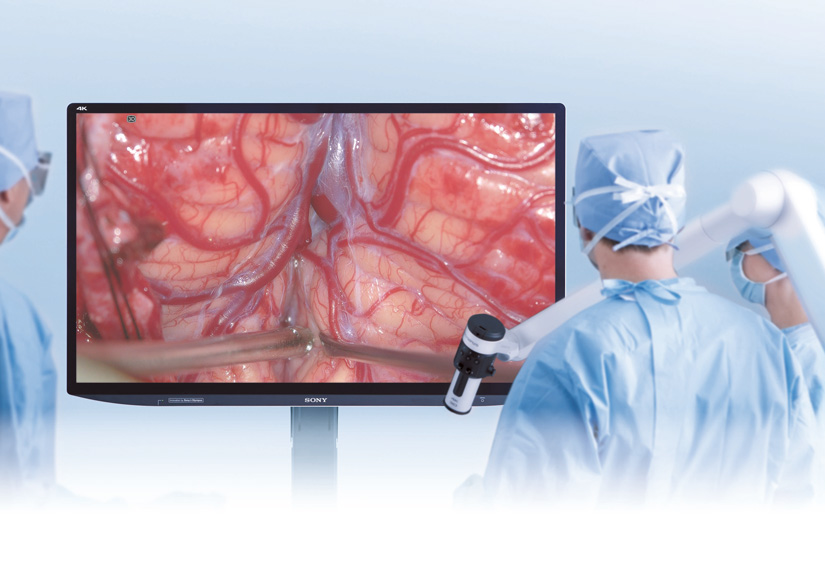

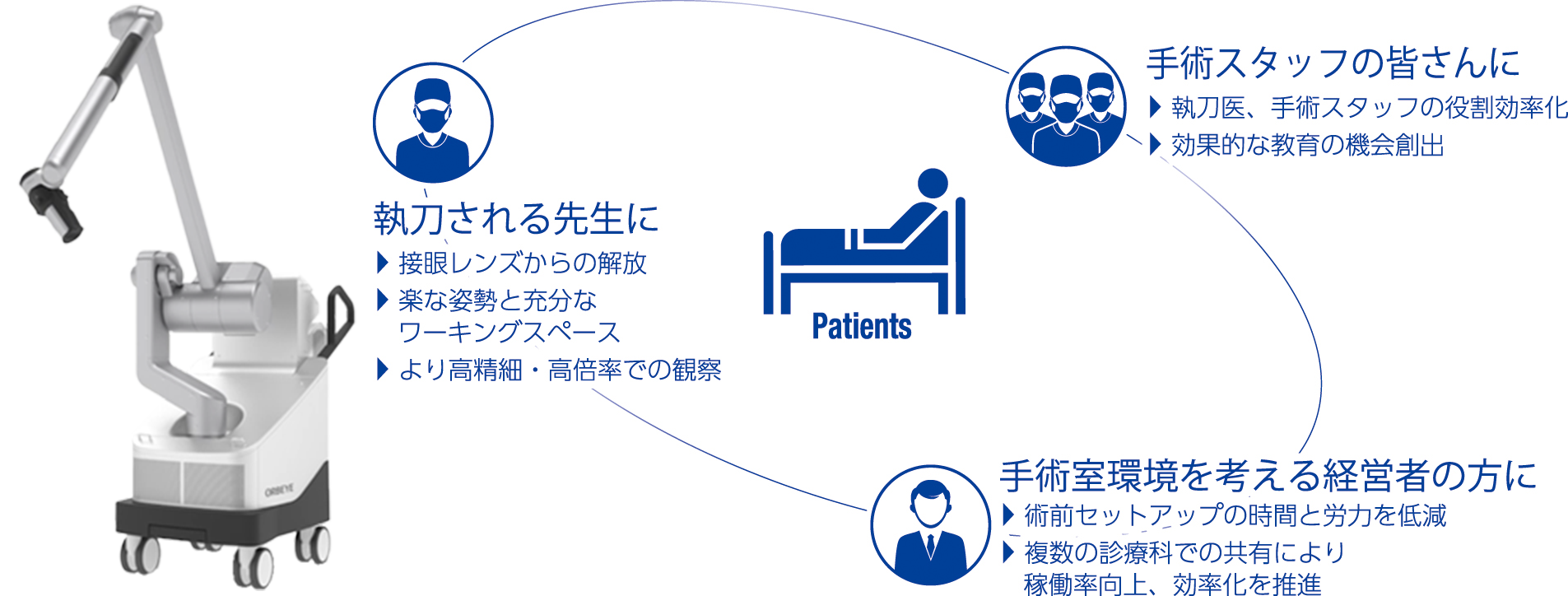

大型モニターの没入感が、新たなチーム医療の実現に貢献します

• Operative Efficiency

  • • 術者と助手は、それぞれ最適な位置で作業することができます。
  • • 複数のドクターが参加する新たな手術スタイルの実現に
    道を拓きます。
  • • チーム全員で同じ映像を共有できるため、手術ステップの予測や準備がしやすくなり、手術の効率アップに繋がります。

• Education Advantage

  • • 4K3D 大型モニターにより、手術室内の医療従事者全員で画像を共有でき、若手ドクターへの教育目的としても活用できます。
  • • 手術映像は４K3D で録画できるので、術後カンファレンス等の場面でもリアルな手術映像を活用でき、教育にも役立ちます。

スピーディーなセットアップと労力軽減に貢献します

• Applicable for Various Specialties

  • • さまざまな手技、診療科で使用できます。複数の診療科で共有することにより、運用率の向上に貢献します。

  Easy Transportation

  • • 軽量かつコンパクトな本体は、一人で動かすことができ、手術室間の移動も簡便に行えます。

• Easy Draping

  • • コンパクトな鏡体、シンプルなアームデザインにより、素早いドレーピングが可能となり、時間短縮に繋がります。

  Plug and Play

  • • 手術前準備としてのバランス調整の必要はありません。セットアップ時間を短縮でき、運用効率向上にも貢献します。

• 特殊光観察機能と独自の光学設計

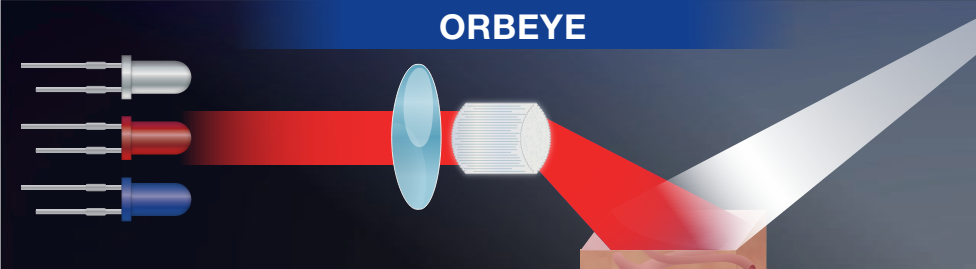

明るい特殊光観察を可能にする３つの技術

• シンプルなレンズ構成
• ソニー製Exmor R®　CMOSイメージセンサーの採用
• 観察用波長のみを照射するLEDを搭載

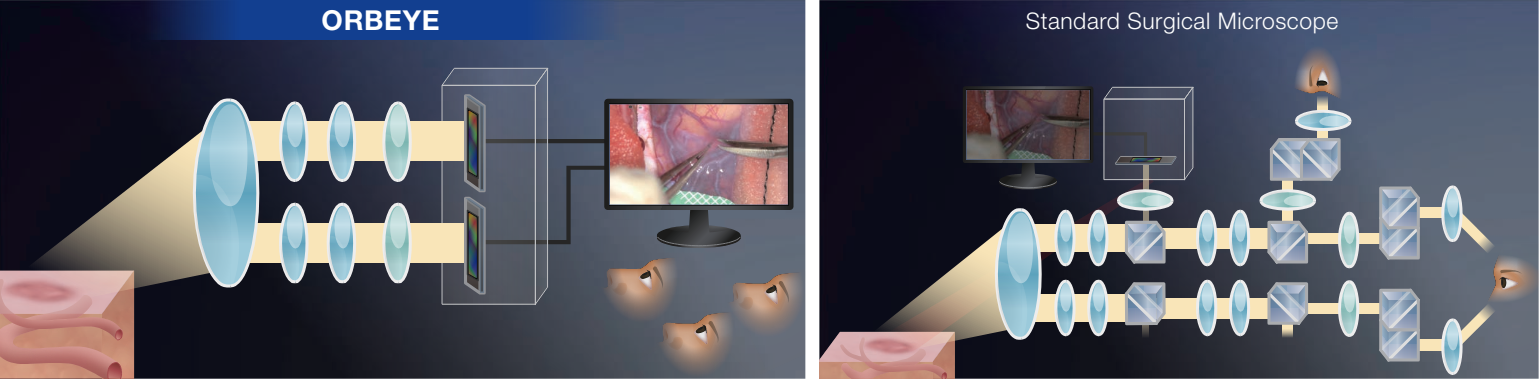

• シンプルなレンズ構成で光の損失を低減

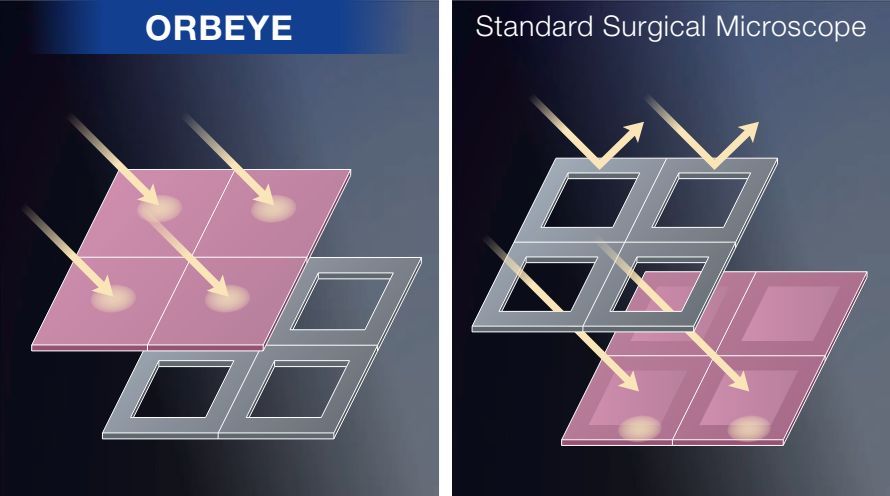

• ソニー製Exmor R®　CMOSイメージセンサーにより、一般的なCMOSセンサー以上の明るさとノイズ低減を実現

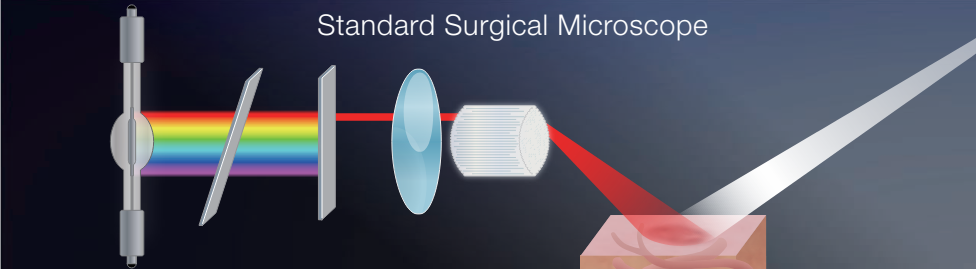

• 観察用波長のみを照射するLEDを搭載し高効率を実現





4K3D大型モニターによるIR、BL、NBI観察

• IR (Infra-Red)
• BL (Blue Light)
• NBI（Narrow Band Imaging）

• 専用LEDを使用していることで、非常に明るいIR蛍光観察画像を提供します。



  IR (Infra-Red)

• 専用LEDを使用していることで、Blue Light観察時にも、腫瘍組織と周囲の構造物を視認できるほど明るい映像で観察をサポートします。



  BL (Blue Light)

• NBI（狭帯域光観察）は画像の信号処理により粘膜表層の毛細血管および粘膜微細模様が強調表示される機能です。



  NBI（Narrow Band Imaging）

学術情報

• 関連動画・レポートはこちら 動画・レポート一覧はこちら

製品仕様

項目		仕様
電源	電圧	100V交流
	電圧変動	±10%以内
	周波数	50/60Hz
	周波数変動	±1Hz以内
	定格	650VA
寸法	定格	517 × 623.5（ベース部）× 1882mm（全高）
	質量	180kg（付属品除く）
フォーカス	フォーカス方式	電動フォーカス
	作動距離	220～550mm
ズーム	駆動方式	光学ズームおよびデジタルズーム
	光学ズーム倍率比	1：6
	デジタルズーム	×1.0、×1.5、×2.0から選択が可能
観察	撮像素子	CMOSイメージセンサー
	信号方式	4K（3D/2D）、HD（3D/2D）
